ПМА

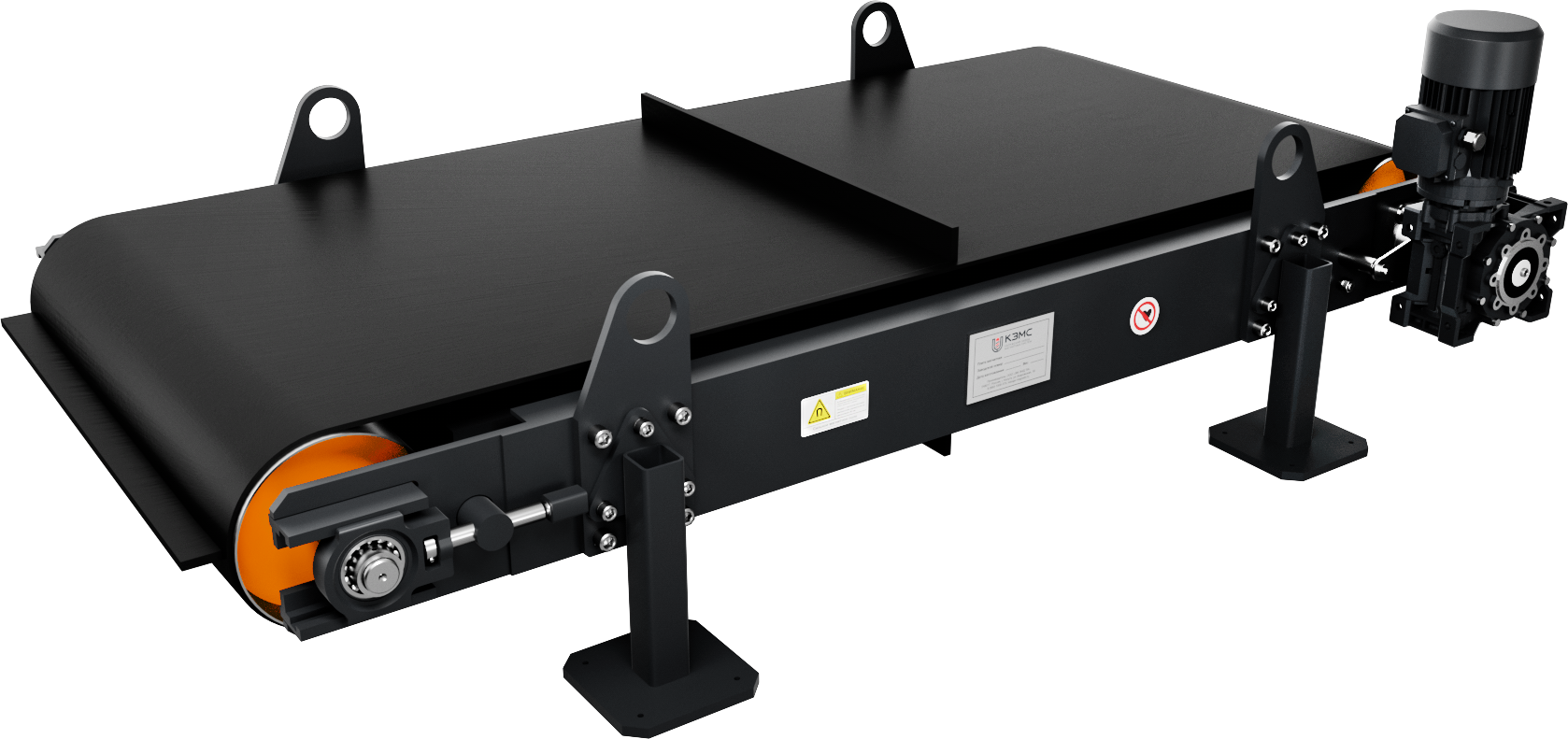

Плита магнитная с автоматической очисткой
Предназначена для извлечения в автоматическом режиме ферромагнитных включений из сыпучих материалов различной фракции, транспортируемых по рабочему конвейеру.
ПМА - Плита магнитная с автоматической очисткой
Подъёмная сила до 100 кг
Глубина извлечения до 550 мм
Стоимость от 194 700 ₽
Функции сепаратора
1. Извлечение нежелательных железных включений. Тем самым сепаратор защищает дробилки, мельницы и другие перерабатывающие установки, узлы и агрегаты производственной линии от поломки, износа и разрушения.
2. Повышение качества исходного материала и его дальнейшего применения, благодаря очистке продукта от металлических составляющих.
Отрасли применения
Строительная отрасль
Горная отрасль
Пищевая отрасль
Отрасль переработки
Металлургия
Стекольная отрасль
Огнеупорная отрасль
Химическая отрасль
Принцип работы
Сепаратор магнитный серии ПМА захватывает ферромагнитные включения из потока сыпучего материала магнитным полем на основе постоянных магнитов. Металлические включения притягиваются к поверхности магнитной плиты, после выносятся за ее пределы с помощью очистного конвейера и сбрасываются вне рабочего конвейера на отводящую линию или иное приёмное устройство.

Сепаратор является самоочищающимся и работает в непрерывном режиме. Сепараторы типа ПМА имеют глубину извлечения до 550 мм, подъемную силу до 100 кг.

Расположение сепаратора над рабочим конвейером
В зависимости от конструкции рабочей линии, скорости ленты конвейера, высоты транспортируемого материала и других особенностей применения, предлагается разное расположение магнитного подвесного сепаратора:
1. Поперечное
2. Поперечное на месте ссыпа
3. Продольное на месте ссыпа
Отзывы
Подбор сепаратора. Модельный ряд
Важными критериями для правильного подбора подвесного магнитного сепаратора являются:
- ширина и скорость движения ленты рабочего конвейера;
- тип и фракция транспортируемого материала;
- высота и ширина слоя транспортируемого материала;
- тип и фракция ферромагнитных включений.

Примечание. Плоские куски металла с большой площадью (например, листовая сталь, куски профиля) примагничиваются значительно легче, в то время как извлечение гаек, шариков и болтов требует больших усилий, а значит и иных свойств магнитной системы сепаратора.
Модель Рекомендуемая, максимальная высота подвеса, мм Вес извлекаемых включений Материал постоянных магнитов
ПМА-М500 150 От 0,03 до 10 кг Феррит
ПМА-С500 250 От 0,03 до 10 кг Феррит
ПМА-У500 350 От 0,03 до 25 кг Феррит
ПМА-К500 400 От 0,03 до 50 кг Феррит
ПМА-Т500 500 От 0,03 до 60 кг Феррит
ПМА-Н500 50 От 0,1 грамма Nd-Fe-B
ПМА-НС500 100 От 0,1 грамма Nd-Fe-B
ПМА-НУ500 150 От 0,1 грамма Nd-Fe-B

Обозначения: ПМА - тип сепаратора, М - рекомендуемая высота подвеса, 500 - ширина конвейерной ленты.

Дополнительное оборудование:
- Мотор-редуктор
- Подшипниковый узел
- Лента конвейерная
- Датчики схода ленты
- Датчики скорости ленты
- Локальный шкаф управления
- Местный пульт управления
- Масло для подшипникового узла
- Смазка
- Шприц-плунжер
- Талрепы
- Рама для подвеса магнитного сепаратора
Дополнительные услуги:
- Шеф-монтаж
- Пуско-наладка
- Ремонт
- Трейд-ин
- Лабораторное исследование материала
- Покраска оборудования в фирменные цвета
- Инжиниринг
Компоновка
При компоновке железоотделителей серии ПМА по запросу заказчика может быть установлено навесное оборудование любого, выбранного им производителя. Магнитный сепаратор может быть укомплектован автоматикой и электрикой для интеграции в общую АСУ ТП заказчика или иметь автономную систему управления.
