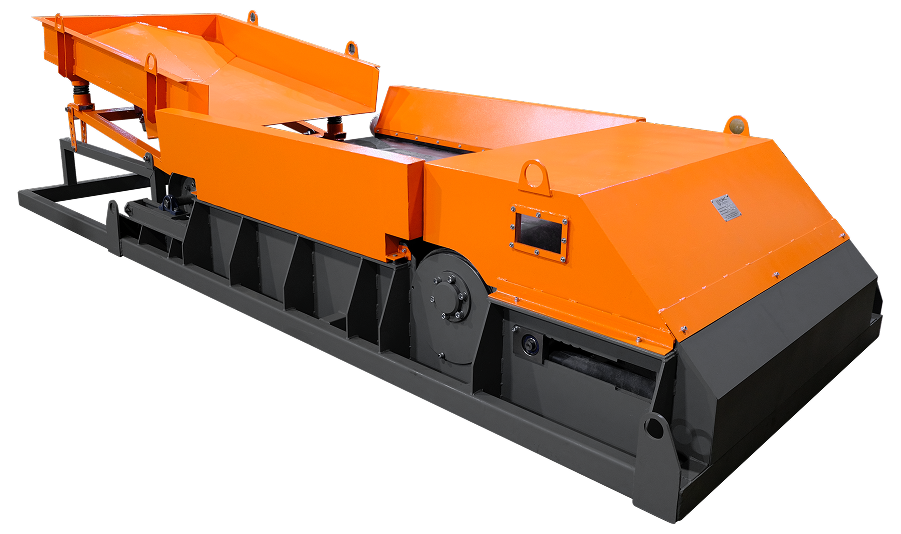

Серия СМВТ

Вихретоковые магнитные сепараторы (СМВТ) используются для отделения цветных металлов от немагнитных материалов.
Предназначение
Вихретоковые магнитные сепараторы серии СМВТ предназначены для извлечения цветных металлов из неэлектропроводящего материала. Устанавливаются на линиях переработки стеклобоя, твердых бытовых отходов, металлолома.

При подаче материала в рабочую зону сепаратора посредством вибрационного бункера обеспечивается равномерное распределение потока материала на всю ширину рабочей зоны.

Возможность управления скоростью движения ленты конвейера и частотой вращения магнитного ротора посредством электронных преобразователей частоты позволяет оперативно производить настройку режимов работы сепараторов серии СМВТ для обеспечения их максимальной эффективности.

В зависимости от особенностей конкретных задач сепарации (сортировки), вихретоковые сепараторы серии СМВТ выпускаются с эксцентрическим или с концентрическим расположением магнитных роторов относительно осей барабанов.

Отрасли применения
Строительная отрасль
Горная отрасль
Пищевая отрасль
Отрасль переработки
Металлургия
Стекольная отрасль
Химическая отрасль
Принцип работы
Материал подаётся на вибрационный бункер сепаратора, откуда равномерно распределённым потоком поступает на ленточный конвейер, в приводной барабан которого встроен магнитный ротор (конвейер и магнитный ротор приводятся в движение отдельными приводами).

При движении потока материала по приводному барабану, в непосредственной близости от вращающегося с высокой скоростью магнитного ротора, под воздействием переменного магнитного поля ротора, во включениях цветных металлов наводится ЭДС и возникают вихревые токи. В результате взаимодействия создаваемых вихревыми токами магнитных полей с переменным магнитным полем ротора, изменяется траектория движения включений цветных металлов – они “выталкиваются” из потока непроводящего материала и разгружаются в отдельный отводной патрубок сепаратора.

Скорость движения ленты регулируемая от 1 м/с до 2,5 м/с. Скорость вращения магнитного барабана регулируемая, от 1000 об/мин до 3000 об/мин. Магнитная система обеспечивает эффективное извлечение металлов фракцией от 5 мм. Стеклопластиковая обечайка барабана защищена от попадания загрязнений транспортерной лентой с боковой гофрой.
Подбор сепаратора. Модельный ряд
Модель Габариты,LxBxH, мм Диаметр барабана, мм Длина магнитной зоны, мм Производительность до т/ч.
СМВТ-200 1800х1380х1000 320 200 1
СМВТ-300 1800х1480х1000 320 300 3
СМВТ-500 1800х1680х1000 320 500 7
СМВТ-600 1800х1780х1000 320 600 10
СМВТ-800 1800х1980х1000 320 800 15
СМВТ-1000 1800х2180х1000 320 1000 20
